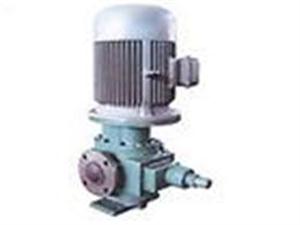

YHB系列立式齒輪油泵產品概述
YHB系列立式齒輪油泵是由泵體,立式底盤,動力強制潤滑式軸承套,軸,保護閥以及回流式橡膠油封等零部件組成,主傳動齒輪是由四個螺旋齒輪組成人之際齒輪組,保護閥采用差壓式結構,全系列齒輪油泵與電動機采用錫性直聯式結構.
YHB系列立,臥式齒輪油泵結構合理,使用維護方便.,具有運轉平穩,噪聲低,適合長期連續工作的特點.
●適用范圍和主要用途
YHB型立,臥式齒輪油泵主要用于石油,化工,冶金,礦山,電站,環保等行業的壓縮機,冷凍機,船舶等大型機械設備的強制潤滑和和種機械設備中稀油站供油系統長期工作的場合.輸送介質溫度30°C-120°C,粘度不大于50mm2/S的不含固體顆粒雜質的機械油,汽輪機油等有潤滑性質類似的其他介質.
|
|
|
泵型號
|
流量L/min
|
工作壓力Mpa
|
吸入壓力Mpa
|
轉速r/min
|
配用功率kw
|
開閥壓力Mpa
|
配用電機型號
|
口徑Ømm
|
|
YHB80-0.6L
|
80
|
0.6
|
-0.03
|
1500
|
3
|
0.9
|
Y100L
|
40
|
|
YHB100-0.6L
|
100
|
0.6
|
-0.03
|
1500
|
3
|
0.9
|
Y100L
|
40
|
|
YHB125-0.6L
|
125
|
0.6
|
-0.03
|
1500
|
4
|
0.9
|
Y112M
|
40
|
|
YHB160-0.6L
|
160
|
0.6
|
-0.03
|
1000
|
5.5
|
0.9
|
Y132S
|
50
|
|
YHB180-0.6L
|
180
|
0.6
|
-0.03
|
1000
|
5.5
|
0.9
|
Y132S
|
50
|
|
YHB200-0.6L
|
200
|
0.6
|
-0.03
|
1000
|
5.5
|
0.9
|
Y132S
|
50
|
|
YHB260-0.6L
|
260
|
0.6
|
-0.03
|
1000
|
5.5
|
0.9
|
Y132M
|
65
|
|
YHB280-0.6L
|
280
|
0.6
|
-0.03
|
1000
|
7.5
|
0.9
|
Y160M
|
65
|
|
YHB300-0.6L
|
300
|
0.6
|
-0.03
|
1000
|
7.5
|
0.9
|
Y160M
|
65
|
|
YHB350-0.6L
|
350
|
0.6
|
-0.03
|
1500
|
7.5
|
0.9
|
Y132M
|
65
|
|
YHB400-0.6L
|
400
|
0.6
|
-0.03
|
1500
|
11
|
0.9
|
Y160M
|
65
|
|
YHB450-0.6L
|
450
|
0.6
|
-0.03
|
1500
|
11
|
0.9
|
Y160M
|
65
|
|
YHB500-0.6L
|
500
|
0.6
|
-0.03
|
1000
|
15
|
0.9
|
Y180L
|
100
|
|
YHB550-0.6L
|
550
|
0.6
|
-0.03
|
1000
|
15
|
0.9
|
Y180L
|
100
|
|
YHB630-0.6L
|
630
|
0.6
|
-0.03
|
1000
|
15
|
0.9
|
Y180L
|
100
|
|
YHB700-0.6L
|
700
|
0.6
|
-0.03
|
1000
|
18.5
|
0.9
|
Y200L
|
100
|
|
YHB800-0.6L
|
800
|
0.6
|
-0.03
|
1500
|
22
|
0.9
|
Y180L
|
100
|
|
YHB900-0.6L
|
900
|
0.6
|
-0.03
|
1500
|
30
|
0.9
|
Y200L
|
100
|
|
YHB1000-0.6L
|
1000
|
0.6
|
-0.03
|
1500
|
30
|
0.9
|
Y200L
|
100
|
|
|
|
YHB系列齒輪式潤滑油泵產品概述
|
|
|
●結構及特性
YHB系列齒輪式潤滑油泵是由泵體,前后蓋,平稀式軸承,主被動軸,保護閥以及軸端機式密封等零部件組成,主傳動輪是由四個螺旋齒輪組成的人字齒輪組,保護閥采用差壓式結構,全系列齒輪油磁用爪式彈性連軸器與電動機組成油泵機組.
|
|
|
|
|
YHB系列
齒輪式潤滑油泵
性能參數表
|
|
|
|
泵型號
|
流量L/min
|
工作壓力Mpa
|
吸入壓力Mpa
|
轉速r/min
|
配用功率kw
|
開閥壓力Mpa
|
配用電機型號
|
口徑Ømm
|
|
YHB80-0.6
|
80
|
0.6
|
-0.03
|
1500
|
3
|
0.9
|
Y100L
|
40
|
|
YHB100-0.6
|
100
|
0.6
|
-0.03
|
1500
|
3
|
0.9
|
Y100L
|
40
|
|
YHB125-0.6
|
125
|
0.6
|
-0.03
|
1500
|
4
|
0.9
|
Y112M
|
40
|
|
YHB160-0.6
|
160
|
0.6
|
-0.03
|
1500
|
5.5
|
0.9
|
Y132S
|
50
|
|
YHB180-0.6
|
180
|
0.6
|
-0.03
|
1500
|
5.5
|
0.9
|
Y132S
|
50
|
|
YHB200-0.6
|
200
|
0.6
|
-0.03
|
1500
|
5.5
|
0.9
|
Y132S
|
50
|
|
YHB260-0.6
|
260
|
0.6
|
-0.03
|
1000
|
5.5
|
0.9
|
Y132M
|
65
|
|
YHB280-0.6
|
280
|
0.6
|
-0.03
|
1000
|
7.5
|
0.9
|
Y160M
|
65
|
|
YHB300-0.6
|
300
|
0.6
|
-0.03
|
1000
|
7.5
|
0.9
|
Y160M
|
65
|
|
YHB350-0.6
|
350
|
0.6
|
-0.03
|
1500
|
7.5
|
0.9
|
Y132M
|
65
|
|
YHB400-0.6
|
400
|
0.6
|
-0.03
|
1500
|
11
|
0.9
|
Y160M
|
65
|
|
YHB450-0.6
|
450
|
0.6
|
-0.03
|
1500
|
11
|
0.9
|
Y160M
|
65
|
|
YHB500-0.6
|
500
|
0.6
|
-0.03
|
1000
|
15
|
0.9
|
Y180L
|
100
|
|
YHB550-0.6
|
550
|
0.6
|
-0.03
|
1000
|
15
|
0.9
|
Y180L
|
100
|
|
YHB630-0.6
|
630
|
0.6
|
-0.03
|
1000
|
15
|
0.9
|
Y180L
|
100
|
|
YHB700-0.6
|
700
|
0.6
|
-0.03
|
1000
|
18.5
|
0.9
|
Y200L
|
100
|
|
YHB800-0.6
|
800
|
0.6
|
-0.03
|
1500
|
22
|
0.9
|
Y180L
|
100
|
|
YHB900-0.6
|
900
|
0.6
|
-0.03
|
1500
|
30
|
0.9
|
Y200L
|
100
|
|
YHB1000-0.6
|
1000
|
0.6
|
-0.03
|
1500
|
30
|
0.9
|
Y200L
|
100
|
|
|
|
